คู่มือฉบับสมบูรณ์เกี่ยวกับชิ้นส่วนมือจับประตูและลักษณะกายวิภาคของชิ้นส่วนเหล่านี้

ชุดมือจับประตูประกอบด้วยชิ้นส่วนหลายชิ้นที่พึ่งพาซึ่งกันและกัน รวมถึงที่จับหรือลูกบิด แผ่นกุหลาบหรือแผ่นครอบ แกนหมุน สลักเกลียว แผ่นกันกระแทก และกลไกภายในต่างๆ แต่ละชิ้นมีบทบาทเฉพาะในการทำงาน ความปลอดภัย และความสวยงาม การทำความเข้าใจชื่อและฟังก์ชันของมือจับประตูทุกชิ้นส่วนถือเป็นสิ่งสำคัญสำหรับการซ่อมแซมอย่างมั่นใจ การสั่งซื้อชิ้นส่วนทดแทนที่แม่นยำ การติดตั้ง DIY ที่ประสบความสำเร็จ และการตัดสินใจซื้ออย่างมีข้อมูล คู่มือนี้ครอบคลุมถึงลักษณะทางกายวิภาคที่สมบูรณ์ของมือจับประตูทุกประเภทหลักๆ ตั้งแต่ชุดทางธรรมดาไปจนถึงชุดล็อคแบบร่องที่ซับซ้อน

เหตุใดการทำความเข้าใจเกี่ยวกับชิ้นส่วนมือจับประตูจึงมีความสำคัญ

มากที่สุด มือจับประตู ความล้มเหลวต่างๆ เช่น การทำงานที่แข็ง ข้อต่อหลวม สลักไม่ตรงแนว และความผิดปกติของการล็อค สามารถวินิจฉัยและแก้ไขได้โดยไม่ต้องอาศัยความช่วยเหลือจากผู้เชี่ยวชาญ เมื่อคุณเข้าใจบทบาทของส่วนประกอบแต่ละชิ้นในการประกอบแล้ว

ในสหรัฐอเมริกาเพียงแห่งเดียว ตลาดฮาร์ดแวร์ประตูมีมูลค่ามากกว่า 3.8 พันล้านดอลลาร์ต่อปี โดยเจ้าของบ้านและผู้จัดการทรัพย์สินจะเปลี่ยนหรือซ่อมแซมมือจับประตูหลายล้านตัวในแต่ละปี การศึกษาเกี่ยวกับผลตอบแทนในการปรับปรุงบ้านแสดงให้เห็นว่าการเปลี่ยนฮาร์ดแวร์ประตูส่วนใหญ่ไม่ตรงกันหรือติดตั้งไม่ถูกต้อง โดยส่วนใหญ่เป็นเพราะผู้ซื้อไม่เข้าใจกายวิภาคของสิ่งที่พวกเขากำลังเปลี่ยน

ที่จับประตูไม่ใช่ส่วนประกอบเดียว แม้แต่คันโยกที่ง่ายที่สุดก็ยังมีอย่างน้อยแปดอันที่แตกต่างกัน อะไหล่มือจับประตู แต่ละชิ้นผลิตขึ้นเพื่อความคลาดเคลื่อนที่แม่นยำ การทราบชื่อ ตำแหน่ง วัสดุ และฟังก์ชันของแต่ละชิ้นส่วนจะเปลี่ยนการเลือกทางเดินฮาร์ดแวร์ที่สับสนให้เป็นทางเลือกที่มั่นใจและมีข้อมูล

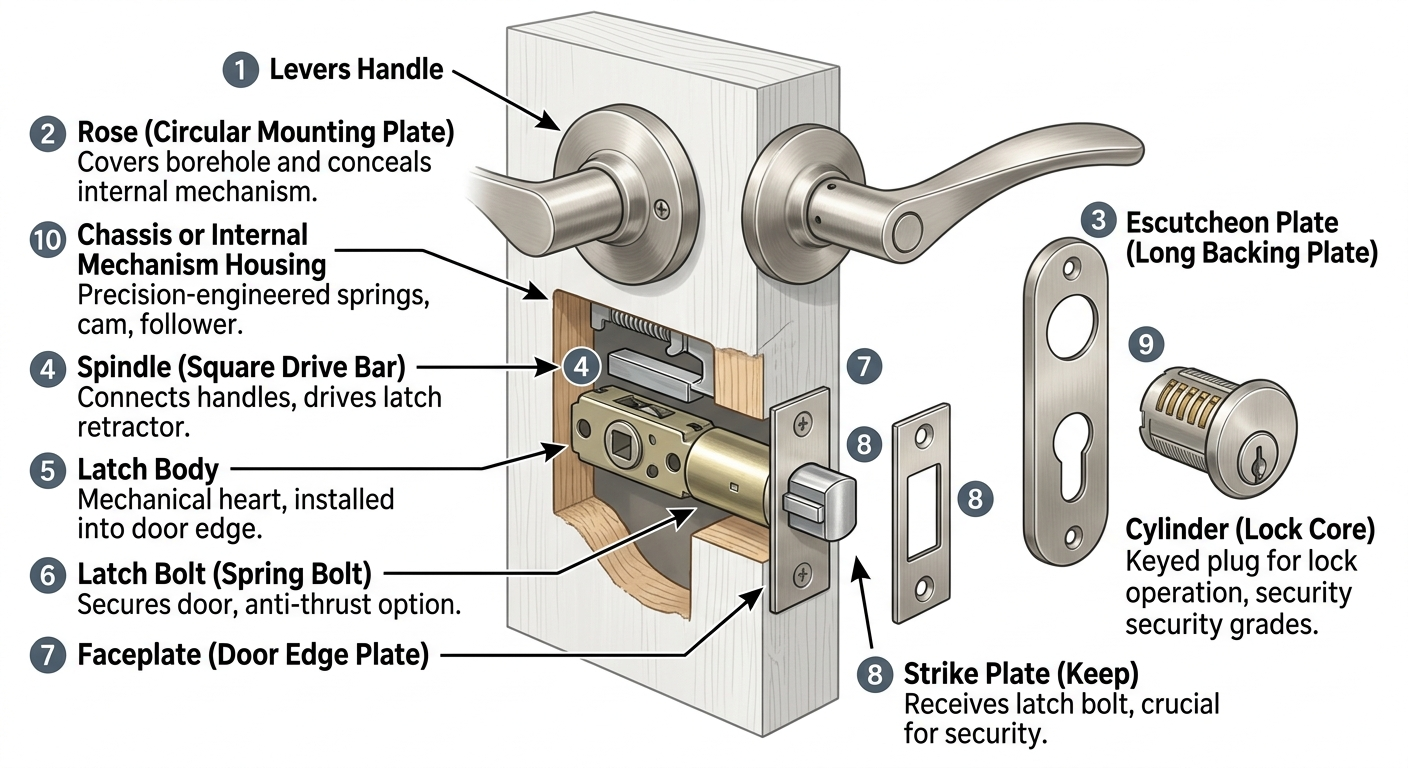

ชิ้นส่วนมือจับประตูหลัก: การแยกย่อยทางกายวิภาคทั้งหมด

ชุดมือจับประตูทุกชุด โดยไม่คำนึงถึงรูปแบบ ยี่ห้อ หรือราคา จะใช้ชุดส่วนประกอบพื้นฐานร่วมกันซึ่งทำงานร่วมกันเพื่อควบคุมสลักและยึดประตู

1. ด้ามจับหรือลูกบิด (Grip Element)

ที่จับหรือปุ่มหมุนเป็นส่วนประกอบอินเทอร์เฟซผู้ใช้หลัก ซึ่งเป็นส่วนที่คุณจับและใช้งาน เป็นสิ่งที่มองเห็นได้มากที่สุด ส่วนมือจับประตู และโดยทั่วไปแล้วเป็นทางเลือกด้านสุนทรียศาสตร์หลัก มือจับก้านโยกเป็นรูปแบบที่ทันสมัยที่โดดเด่น โดยทำมุมลงด้านล่างและกดลงเพื่อดึงสลักสลักออก ลูกบิดมีลักษณะเป็นทรงกลมหรือทรงกระบอก ซึ่งต้องมีการจับและหมุนจึงจะทำงานได้ ตัวดึงประตูเป็นแบบยึดตายตัว ที่จับไม่หมุน ซึ่งใช้กับประตูที่ทำงานโดยการกด

ขนาดด้ามจับเป็นมาตรฐาน: ด้ามจับคันโยกที่อยู่อาศัยส่วนใหญ่วัดได้ ความยาว 4 ถึง 5 นิ้ว จากศูนย์กลางของสปินเดิลไปจนถึงปลาย ในขณะที่ด้ามจับคันโยกเกรดเชิงพาณิชย์อาจขยายได้ 5 ถึง 6.5 นิ้ว เพื่อให้เป็นไปตามข้อกำหนดในการเข้าถึงของ กDA (Americans with Disabilities Act) ซึ่งกำหนดความยาวด้ามจับที่ใช้งานได้อย่างน้อย 4 นิ้ว ตัวเลือกวัสดุ ได้แก่ ทองเหลืองตัน ซิงค์อัลลอยด์ (zamak) สแตนเลส อลูมิเนียม และเหล็กหล่อ ซึ่งแต่ละประเภทมีน้ำหนัก ความทนทาน และลักษณะผิวเคลือบที่แตกต่างกัน

2. The Rose (แผ่นยึดแบบวงกลม)

ดอกกุหลาบเป็นแผ่นตกแต่งทรงกลมหรือสี่เหลี่ยมที่อยู่ระหว่างมือจับคันโยกกับหน้าประตู หน้าที่หลักคือการปิดรูเจาะที่ประตูและปกปิดกลไกภายในตัวเครื่อง โดยทั่วไปแล้วดอกกุหลาบนั้น เส้นผ่านศูนย์กลาง 2.25 ถึง 2.75 นิ้ว (57–70 มม.) สำหรับฮาร์ดแวร์ที่อยู่อาศัย ยึดเข้ากับประตูโดยใช้สลักเกลียวแบบซ่อน (วิธีที่ใช้กันทั่วไปและปลอดภัยที่สุด) หรือโดยแหวนแบบ snap-fit ​​ที่ยึดเข้ากับร่องบนตัวเรือนสปินเดิล

ลักษณะของดอกกุหลาบ - เรียบ ยกขึ้น หรือทรงโดม - ส่งผลต่อทั้งความสวยงามและระยะห่างของที่จับจากพื้นผิวประตู ดอกกุหลาบที่ยกขึ้นช่วยให้มีระยะห่างระหว่างนิ้วมากขึ้นเมื่อใช้งานคันโยก ซึ่งเป็นสิ่งสำคัญอย่างยิ่งสำหรับประตูที่มีการขึ้นรูปพื้นผิวหรือแผงตกแต่งที่อยู่ติดกับตำแหน่งมือจับ

3. แผ่นโล่ (แผ่นรองหลังยาว)

แผ่นโล่ (เรียกอีกอย่างว่าแผ่นรองหลังหรือแผ่นยาว) เป็นดอกกุหลาบแบบยาวซึ่งบรรจุทั้งกลไกคันโยกและรูกุญแจหรือกระบอกล็อคไว้ในแผ่นเดียว แทนที่จะเป็นแผ่นดอกกุหลาบสองแผ่นที่แยกจากกัน กรอบป้องกันนำเสนอองค์ประกอบการมองเห็นแบบรวมเพียงชิ้นเดียว ซึ่งครอบคลุมรูสลักที่ตำแหน่งด้านล่างและกระบอกล็อคที่ตำแหน่งด้านบน Escutcheons เป็นมาตรฐานในการประกอบร่องล็อคและมักพบในฮาร์ดแวร์สไตล์ย้อนยุคและเกรดสถาปัตยกรรม แผ่นโล่มาตรฐานวัดได้ประมาณ สูง 7 ถึง 9 นิ้วกว้าง 2.5 ถึง 3 นิ้ว .

4. แกนหมุน (แถบไดรฟ์สี่เหลี่ยม)

แกนหมุนเป็นแท่งโลหะหน้าตัดสี่เหลี่ยมที่ผ่านตรงกลางประตู (ผ่านกลไกสลัก) และเชื่อมต่อที่จับด้านหนึ่งเข้ากับที่จับอีกด้านหนึ่ง เมื่อใช้งานที่จับ สปินเดิลจะหมุนและขับเคลื่อนตัวดึงกลับสลักภายในตัวสลัก ขนาดของสปินเดิลมีความสำคัญอย่างยิ่งต่อความเข้ากันได้: ขนาดสปินเดิลที่อยู่อาศัยมาตรฐานคือ สี่เหลี่ยมจัตุรัส 8 มม. × 8 มม ในยุโรปและตลาดต่างประเทศหลายแห่ง ในขณะที่ตลาดสหรัฐอเมริกาใช้ขนาดสปินเดิลที่แตกต่างกันไปตามผู้ผลิต (โดยทั่วไปคือ 5/16" สี่เหลี่ยมจัตุรัสหรือ 3/8" สี่เหลี่ยม) ความยาวของสปินเดิลจะต้องตรงกับความหนาของประตูด้วย โดยประตูมาตรฐานที่ 35–45 มม. จะใช้สปินเดิลขนาด 70 มม. ในขณะที่ประตูที่หนากว่านั้นต้องใช้สปินเดิลแบบขยายหรือปรับความยาวได้

5. ตัวสลัก (แบบท่อหรือร่อง)

ตัวสลักเป็นหัวใจเชิงกลของชุดมือจับประตู ซึ่งติดตั้งไว้ที่ขอบประตู และมีสลักเกลียวและกลไกการดึงกลับ มีให้เลือกใช้งานในการกำหนดค่าหลักสองแบบซึ่งกำหนดสถาปัตยกรรมระบบแฮนด์ทั้งหมด:

• สลักท่อ: หน่วยทรงกระบอกที่ติดตั้งผ่านรูเจาะทรงกลมเดียวที่เจาะจากหน้าประตู โดยมีรูเล็กกว่าแยกต่างหากที่เจาะจากขอบประตู รูปแบบที่พบบ่อยที่สุดในการก่อสร้างที่อยู่อาศัย เส้นผ่านศูนย์กลางท่อได้มาตรฐานที่ 57 มม. (2¼") ในตลาดส่วนใหญ่ ตัวดึงกลับภายในถูกขับเคลื่อนด้วยแกนหมุนโดยตรง
• สลัก/ตัวล็อคแบบฝังในร่อง: กล่องสี่เหลี่ยมขนาดใหญ่กว่าที่ติดตั้งไว้ในร่อง (กระเป๋า) โดยสกัดหรือส่งไปที่ขอบประตู ประกอบด้วยสลักเกลียวและโดยทั่วไปแล้วยังมีสลักล็อคอยู่ในยูนิตรวมชุดเดียว กล่องร่องวัดได้ประมาณ กว้าง 65 มม. × สูง 130–165 มม ในเกรดสำหรับที่พักอาศัย และมีขนาดใหญ่กว่าอย่างเห็นได้ชัดในรุ่นสำหรับงานหนักเชิงพาณิชย์

6. สลักกลอน (Spring Bolt)

สลักกลอนคือสลักรูปสามเหลี่ยมหรือสี่เหลี่ยมที่มีสปริงโหลดซึ่งยื่นออกมาจากขอบประตูและยึดแผ่นล็อคเพื่อยึดประตูให้ปิด หน้าที่ทำมุม ("ทางลาด") ช่วยให้ประตูปิดได้โดยการล็อคสลักเกลียวเข้าด้านในกับขอบแผ่นตี หลังจากนั้นสปริงจะดันไปข้างหน้าเข้าไปในรูตี สลักเกลียวมีจำหน่ายทั้งแบบมาตรฐานและแบบรักษาความปลอดภัย: สลักกลอนที่อยู่อาศัยมาตรฐาน ยื่นออกมาประมาณ 12–14 มม. ในขณะที่สลักสลักป้องกันแรงผลักได้รับการเสริมแรงเพื่อต้านทานการสะกิดบัตรเครดิต โดยมีหน้าป้องกันการดึงที่แข็งขึ้นและมีระยะยื่นลึกขึ้น 14–18 มม.

7. แผ่นปิดหน้า (แผ่นปิดหน้าสลักหรือแผ่นขอบประตู)

แผ่นปิดหน้าเป็นแผ่นโลหะแบนที่ขอบประตูซึ่งมีสลักเกลียวยื่นออกมา มันถูกขันเข้ากับขอบประตูและให้รูปลักษณ์ที่สะอาดตาในขณะที่ปกป้องขอบของรูสลัก แผ่นปิดมาตรฐานมีทั้งแบบแบน (สำหรับประตูขอบเหลี่ยม) หรือแบบโค้ง/รัศมี (สำหรับประตูขอบรัศมี) แผ่นปิดหน้ายังกำหนดขนาดส่วนหน้าที่ต้องตรงกับแผ่นปิดหน้าเพื่อการจัดตำแหน่งที่เหมาะสม แผ่นปิดหน้าสแตนเลสและทองเหลืองเป็นอุปกรณ์มาตรฐาน ชุดสลักกันไฟใช้แผ่นปิดหน้าเหล็กพร้อมแถบเรืองแสงที่ขยายตัวในสภาวะที่เกิดเพลิงไหม้เพื่อปิดช่องว่างประตู

8. แผ่นตี (Keep)

แผ่นกันกระแทกเป็นแผ่นโลหะเสริมแรงที่ติดตั้งกับวงกบประตูซึ่งรับสลักกลอน (และสลักบนชุดล็อค) มีช่องหรือกล่องแบบฝังซึ่งสลักสลักจะเข้าไปเมื่อปิดประตู แผ่นกันกระแทกเป็นหนึ่งในสิ่งที่มีความสำคัญต่อความปลอดภัยมากที่สุด อะไหล่มือจับประตู — แผ่นกันกระแทกเกรดมาตรฐานที่ยึดด้วยสกรูขนาด 1/2 นิ้ว ให้ความต้านทานต่อการเตะเข้าน้อยที่สุด ในขณะที่แผ่นกันกระแทกสำหรับงานหนักที่มีสกรูขนาด 3 นิ้ว (75 มม.) ที่เจาะเข้าไปในกรอบโครงสร้างสามารถเพิ่มความต้านทานการเตะเข้าประตูได้เป็นปัจจัย 3–5× ตามการทดสอบโดยองค์กรรักษาความปลอดภัย การตีกล่อง (ที่มีกระเป๋าลึกกว่า) เป็นที่นิยมมากกว่าการตีแบบเรียบเพื่อความทนทานของสลักและลดเสียงรบกวน

9. กระบอกสูบ (แกนล็อค)

ในชุดมือจับประตูล็อค กระบอกสูบคือปลั๊กแบบกุญแจที่แปลโปรไฟล์กุญแจที่ถูกต้องให้เป็นการเคลื่อนที่แบบหมุนเพื่อใช้งานกลไกการล็อค รูปแบบกระบอกสูบทั่วไปได้แก่: พินกระบอกแก้ว (ประเภทที่อยู่อาศัยที่แพร่หลายที่สุด ใช้ตัวขับสปริงและหมุดกุญแจ) กระบอกยึดดิสก์ (ความปลอดภัยสูงกว่า ใช้ในล็อคร่องคุณภาพสูง) และล็อคแบบลูกเบี้ยว (ใช้ในตู้และฮาร์ดแวร์ประตูบานเลื่อน) ความปลอดภัยของกระบอกสูบได้รับการจัดอันดับตามมาตรฐาน เช่น EN 1303 ในยุโรป (เกรด 1–6) และ ANSI/BHMA A156.5 ในสหรัฐอเมริกา กระบอกสูบเกรด 6 EN 1303 ทนทาน แรงเจาะ 150 กก. แรงบิด 150 นิวตันเมตร และการเลือก 100 ครั้ง ในการทดสอบที่ได้มาตรฐาน

10. ตัวเครื่องแชสซีหรือกลไกภายใน

ด้านหลังแผ่นกุหลาบแต่ละแผ่นจะมีแชสซีภายใน ซึ่งเป็นโครงที่ออกแบบมาอย่างแม่นยำซึ่งประกอบด้วยสปริง ลูกเบี้ยว ลูกเบี้ยว และกลไกการคืนที่จะแปลงการเคลื่อนของด้ามจับเป็นการดึงสลักกลับ และคืนที่จับไปยังตำแหน่งที่เหลือในแนวนอน กลไกการคืนสปริงเป็นหนึ่งในส่วนประกอบที่สึกหรอบ่อยที่สุดในประตูที่มีการใช้งานสูง ที่จับประตูเกรดเชิงพาณิชย์ได้รับการจัดอันดับขั้นต่ำ 250,000 รอบการทำงาน ภายใต้มาตรฐาน ANSI/BHMA เกรด 1 ในขณะที่ด้ามจับเกรด 2 สำหรับที่อยู่อาศัยได้รับการจัดอันดับ 400,000 รอบ และเกรด 1 ระดับพรีเมียมสำหรับ 1,000,000 รอบ

ชิ้นส่วนมือจับประตูตามประเภทมือจับ: สิ่งที่เปลี่ยนแปลงระหว่างการออกแบบ

ชิ้นส่วนเฉพาะที่มีอยู่ในชุดมือจับประตูจะแตกต่างกันไปอย่างมาก ขึ้นอยู่กับว่าเป็นชุดทาง ชุดความเป็นส่วนตัว ชุดทางเข้า หรือระบบล็อคแบบฝังในบาน การทำความเข้าใจความแตกต่างเหล่านี้ช่วยป้องกันความผิดพลาดในการซื้อที่มีค่าใช้จ่ายสูง

ตารางที่ 1: ประเภทชุดมือจับประตูเปรียบเทียบตามการมีอยู่ของส่วนประกอบ — สลักเกลียว กระบอกล็อค ปุ่มความเป็นส่วนตัว และสลักล็อค — แสดงว่าชิ้นส่วนมือจับประตูใดบ้างที่รวมอยู่ในแต่ละโครงร่างและการใช้งานทั่วไป

วัสดุชิ้นส่วนมือจับประตู: การเลือกใช้วัสดุส่งผลต่อความทนทานและการตกแต่งอย่างไร

วัสดุที่ใช้ในการผลิตชิ้นส่วนมือจับประตูแต่ละชิ้นจะกำหนดความทนทานเชิงกล ความต้านทานการกัดกร่อน น้ำหนัก การรักษาคุณภาพผิวเคลือบ และต้นทุนการเป็นเจ้าของในระยะยาวโดยตรง

ตารางที่ 2: การเปรียบเทียบวัสดุชิ้นส่วนมือจับประตูทั่วไปตามการใช้งานทั่วไป ความทนทานทางกล ความต้านทานการกัดกร่อน น้ำหนัก และคุณภาพการรักษาพื้นผิวในระยะยาว

การวัดที่สำคัญในชิ้นส่วนมือจับประตู: การกำหนดขนาดให้ถูกต้อง

การวัดที่ไม่ถูกต้องเป็นสาเหตุเดียวที่ทำให้เข้ากันไม่ได้เมื่อเปลี่ยนชิ้นส่วนมือจับประตู ซึ่งต้องได้รับการตรวจสอบสามมิติก่อนที่จะซื้อชิ้นส่วนทดแทนใดๆ

ระยะแบ็คเซ็ต

ระยะด้านหลังคือระยะห่างแนวนอนจากขอบประตู (ซึ่งเป็นที่ที่มีแผ่นปิดสลักอยู่) ไปยังศูนย์กลางของรูเจาะผ่านหน้าประตูที่สปินเดิลผ่าน การวัดนี้จะกำหนดตำแหน่งที่จับที่สัมพันธ์กับขอบประตู แบ็คเซ็ตที่อยู่อาศัยมาตรฐานคือ 2⅜ นิ้ว (60 มม.) และ 2⅜ นิ้ว (70 มม.) . สลักแบบท่อส่วนใหญ่สามารถปรับได้เพื่อรองรับทั้งสองแบบ แต่สลักร่องจะได้รับการแก้ไขที่การผลิต การใช้แบ็คเซ็ตที่ไม่ถูกต้องหมายความว่ามือจับจะอยู่ใกล้กับขอบประตูมากเกินไป (ทำให้เกิดอันตรายด้านความปลอดภัย) หรืออยู่ห่างจากขอบประตูมากเกินไป (ทำให้เกิดช่องว่างที่ไม่น่าดูที่แผ่นปิดหน้า)

เส้นผ่านศูนย์กลางรูเจาะ

รูเจาะที่ด้านหน้ายอมรับแชสซีหรือกลไกสลักแบบท่อ เส้นผ่านศูนย์กลางรูเจาะมาตรฐานอเมริกาเหนือคือ 2⅛ นิ้ว (54 มม.) ในขณะที่ประตูยุโรปมักใช้ก 72 มม รูเจาะสำหรับสลักแบบท่อ รูเจาะขอบ (สำหรับตัวสลัก) ได้รับมาตรฐานที่ 25–32 มม ขึ้นอยู่กับประเภทของสลัก ก่อนซื้อ ควรตรวจสอบเสมอว่าเส้นผ่านศูนย์กลางแชสซีของชุดมือจับตรงกับรูเจาะที่มีอยู่ของประตู — การขยายรูเจาะนั้นทำได้ง่ายตรงไปตรงมา แต่การลดขนาดลงนั้นต้องใช้แผ่นอุดหรือส่วนประตูใหม่

ระยะทางจากศูนย์กลางถึงศูนย์กลาง (การวัด PZ)

สำหรับชุดมอร์ทิสล็อคและด้ามจับแผ่นป้องกัน การวัด PZ (Pfeilzentrum หรือ "ศูนย์กลางลูกศร") หมายถึงระยะห่างแนวตั้งระหว่างศูนย์กลางของสปินเดิลและศูนย์กลางของกระบอกสูบ การวัดนี้มีความสำคัญอย่างยิ่งในการเปลี่ยนแผ่นกรอบป้องกันและด้ามจับระบบมอร์ทิสล็อค การวัด PZ ทั่วไปคือ 72 มม, 92 mm, and 110 mm . กรอบป้องกันที่ซื้อโดยมีระยะห่าง PZ ไม่ถูกต้องจะทำให้รูแกนหมุนหรือรูกุญแจไม่อยู่ในแนวเดียวกับกล่องร่องภายในประตู

ความล้มเหลวของชิ้นส่วนมือจับประตูทั่วไปและวิธีการวินิจฉัย

มากที่สุด door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• ที่จับไม่กลับสู่แนวนอนหลังการใช้งาน: สปริงคืนภายในแชสซีมีความล้าหรือแตกหัก นี่เป็นความล้มเหลวทางกลไกที่พบบ่อยที่สุดในประตูภายในที่มีการใช้งานสูง สปริงเป็นส่วนประกอบที่สิ้นเปลือง — สำหรับฮาร์ดแวร์ราคาประหยัด แชสซีทั้งหมดอาจจำเป็นต้องเปลี่ยน สำหรับฮาร์ดแวร์ที่มีคุณภาพ สปริงสำหรับเปลี่ยนมีจำหน่ายแยกต่างหาก
• สลักสลักไม่ถอยกลับเมื่อใช้งานมือจับ: สปินเดิลมีการสึกหรอเป็นรูปวงรี (สูญเสียส่วนสี่เหลี่ยมจัตุรัสไปเนื่องจากแรงบิดซ้ำๆ กัน) รูสี่เหลี่ยมในตัวติดตามภายในแชสซีกลมมน หรือสปริงตัวดึงกลับสลักหัก ตรวจสอบโดยการถอดที่จับออกและทดสอบการมีส่วนร่วมของสปินเดิลกับสลักโดยตรง
• ล็อคประตูไม่ปิด / ล็อคเด้งกลับ: แผ่นสลักไม่ตรงแนว — ไม่ว่าจะเยื้องในแนวตั้งจากวิถีโบลต์สลัก หรือฝังลึกเกินไปจนยอมรับการโยนสลักแบบเต็มได้ โดยทั่วไปแล้วการปรับตำแหน่งแผ่นกันกระแทกประมาณ 2–3 มม. จะช่วยแก้ปัญหานี้ได้ มิฉะนั้น สปริงสลักสลักจะอ่อนตัวลงและไม่สามารถยื่นสลักเกลียวได้เพียงพออีกต่อไป
• ที่จับหรือดอกกุหลาบรู้สึกหลวม: สลักเกลียวที่ยึดดอกกุหลาบไว้กับประตูได้คลายออกเมื่อเวลาผ่านไป นี่เป็นเรื่องปกติที่สลักเกลียวจะร้อยเข้ากับพุกพลาสติกโดยตรง แทนที่จะเป็นโครงโลหะแบบเกลียว การขันสลักเกลียวให้แน่น (โดยปกติจะเข้าถึงได้โดยการถอดฝาครอบดอกกุหลาบออก) มักจะช่วยแก้ปัญหาได้ เปลี่ยนพุกพลาสติกด้วยเม็ดมีดเกลียวโลหะเพื่อการยึดแบบถาวร
• กุญแจหมุนแต่ล็อคไม่ทำงาน: ลูกเบี้ยวบนกระบอกล็อคหลุดออกจากตัวกระตุ้นสลักตายตัวภายในกล่องร่อง หรือส่วนท้าย (หมุดเชื่อมต่อระหว่างลูกเบี้ยวกระบอกสูบและกลไกการล็อค) ขาดหายไป ซึ่งจำเป็นต้องเปลี่ยนกระบอกสูบหรือในกรณีร่องต้องเปลี่ยนตัวล็อคทั้งหมด

คำถามที่พบบ่อยเกี่ยวกับชิ้นส่วนมือจับประตู

ถาม: จานเล็กรอบมือจับประตูเรียกว่าอะไร?

แผ่นกลมเล็กๆ ที่อยู่ด้านหลังคันโยกหรือลูกบิด เรียกว่า กุหลาบ (เช่นจานกุหลาบหรือฝาครอบกุหลาบ) เมื่อแผ่นนี้ถูกยืดให้ครอบคลุมทั้งกลไกด้ามจับและรูกุญแจในแผ่นตกแต่งแผ่นเดียวจะเรียกว่าแผ่นตกแต่ง โล่ หรือแผ่นรองหลัง ทั้งสองทำหน้าที่หลักเดียวกัน นั่นคือปกปิดฮาร์ดแวร์ยึดและรูเจาะที่หน้าประตู ในขณะเดียวกันก็ช่วยตกแต่งระหว่างมือจับและพื้นผิวประตูให้เสร็จสิ้น

ถาม: ฉันจะทราบได้อย่างไรว่าจำเป็นต้องเปลี่ยนแกนมือจับประตูหรือไม่

สปินเดิลจำเป็นต้องเปลี่ยนเมื่อหน้าตัดสี่เหลี่ยมจัตุรัสสึกหรอจนกลายเป็นส่วนโค้งมนหรือวงรีจากการหมุนรอบแรงบิดเป็นเวลาหลายปี วิธีตรวจสอบ: ถอดที่จับออกและตรวจสอบปลายสปินเดิล หากมุมโค้งมนอย่างเห็นได้ชัดแทนที่จะเป็นมุม 90° ที่แหลมคม หรือหากสปินเดิลโยกเยกมากเกินไปในรูตัวตามสลัก จำเป็นต้องเปลี่ยนใหม่ สปินเดิลที่สึกหรอคือการเปลี่ยนที่มีประสิทธิภาพมากที่สุด โดยมีค่าใช้จ่ายน้อยมาก (โดยทั่วไปคือ 1–5 ดอลลาร์สำหรับสปินเดิลทดแทนมาตรฐาน) เมื่อเปรียบเทียบกับการเปลี่ยนสลักหรือชุดมือจับทั้งหมด และจะคืนค่าฟังก์ชันทางกลไกทั้งหมดหากตัวสลักไม่ได้รับความเสียหาย

ถาม: อะไรคือความแตกต่างระหว่างระบบมอร์ทิสล็อคและสลักแบบท่อ?

A สลักท่อ เป็นอุปกรณ์ทรงกระบอกธรรมดาที่มีเฉพาะสลักแบบสปริง ติดตั้งผ่านรูเจาะกลมเดียวที่หน้าประตู ใช้งานได้กับสลักเท่านั้น — ระบบล็อคเพื่อความปลอดภัยมีสลักเกลียวแยกให้หากจำเป็น ก ล็อคร่อง เป็นกล่องสี่เหลี่ยมขนาดใหญ่กว่าที่ติดตั้งไว้ในช่องสิ่วที่ขอบประตู ซึ่งประกอบไปด้วยสลักสลัก สลักล็อค และมักจะเป็นตัวยึดความเป็นส่วนตัว ทั้งหมดในยูนิตเดียว มอร์ทิสล็อคมีความปลอดภัยและทนทานมากกว่ามาก แต่ต้องมีการติดตั้งที่ซับซ้อนกว่าและมีราคาแพงกว่า โดยทั่วไปแล้วจะมีราคาประมาณ 3–8 เท่าของฮาร์ดแวร์สลักแบบท่อที่เทียบเท่ากัน

ถาม: ฉันสามารถเปลี่ยนเฉพาะกระบอกสูบที่มือจับประตูโดยไม่ต้องเปลี่ยนทั้งชุดได้หรือไม่

ใช่ ในกรณีส่วนใหญ่ กระบอกล็อคในชุดมือจับประตูทางเข้าและล็อคร่องได้รับการออกแบบให้ถอดออกได้และเปลี่ยนได้โดยอิสระจากฮาร์ดแวร์ของมือจับ ซึ่งเรียกว่า กระบอกสูบอีกครั้ง การดำเนินงาน ในการเปลี่ยนกระบอกสูบ โดยทั่วไปคุณจะต้องถอดดอกกุหลาบหรือโครงครอบออก คลายสกรูยึดกระบอกสูบที่เข้าถึงได้จากขอบประตู แล้วจึงถอดกระบอกสูบออก กระบอกสูบสำหรับเปลี่ยนจะต้องตรงกับรูปแบบกระบอกสูบที่มีอยู่ (โปรไฟล์ยูโร วงรี หรือกระบอกสูบแบบปุ่ม) และมีความยาวลูกเบี้ยวที่ถูกต้องเพื่อประกอบกลไกการล็อค การจัดเรียงกระบอกสูบใหม่เป็นการอัพเกรดความปลอดภัยมาตรฐานซึ่งมีต้นทุนน้อยกว่าการเปลี่ยนฮาร์ดแวร์ทั้งหมดอย่างมาก

ถาม: ทำไมมือจับประตูบางบานจึงมีดอกกุหลาบ 2 ดอก ในขณะที่บางบานมีแผ่นครอบ?

การเลือกระหว่างดอกกุหลาบสองดอกแยกกันกับแผ่นครอบดอกกุหลาบเพียงดอกเดียวถือเป็นความสวยงามเป็นหลัก แต่ยังสะท้อนถึงกลไกการล็อคที่อยู่เบื้องล่างด้วย กุหลาบสองดอกแยกจากกัน ใช้กับชุดทางเดิน ชุดความเป็นส่วนตัว และชุดทางเข้าที่มีกลไกสลักแบบท่อ ดอกกุหลาบแต่ละดอกจะคลุมด้านหนึ่งของรูเจาะแยกกัน ก แผ่นโล่เดี่ยว ครอบคลุมทั้งกลไกด้ามจับและกระบอกล็อคในองค์ประกอบภาพเดียว และมีความเกี่ยวข้องทางสถาปัตยกรรมกับชุดล็อคร่อง ฮาร์ดแวร์สไตล์ย้อนยุค และการออกแบบร่วมสมัยระดับพรีเมียม แผ่น Escutcheon ช่วยให้การตกแต่งดูโดดเด่นยิ่งขึ้น และมักพบในโครงการระดับสถาปัตยกรรมที่ฮาร์ดแวร์ประตูเป็นคำแถลงด้านการออกแบบ

ถาม: ชุดมือจับประตูจำลองคืออะไร และชิ้นส่วนต่างกันอย่างไร?

ชุดมือจับประตูจำลองประกอบด้วยชิ้นส่วนภายนอกที่มองเห็นได้เท่านั้น ได้แก่ ที่จับและดอกกุหลาบ โดยไม่มีตัวสลัก แกนหมุน หรือกลไกภายใน ที่จับได้รับการแก้ไขแล้ว (ไม่หมุน) และยึดเข้ากับพื้นผิวประตูโดยตรงด้วยสกรูที่ซ่อนอยู่ด้านหลังดอกกุหลาบ ชุดดัมมีใช้กับประตูที่ไม่ต้องใช้สลัก เช่น แผงประตูพับ ประตูตู้เสื้อผ้า และบานบานตายคู่ของประตูฝรั่งเศส โดยให้ความต่อเนื่องที่มองเห็นได้ของชุดมือจับที่เข้าคู่กันทั่วทั้งบ้านโดยไม่มีค่าใช้จ่ายหรือความยุ่งยากในการติดตั้งของกลไกสลักที่ใช้งานได้ซึ่งไม่จำเป็นต้องใช้

สรุป: รู้จักชิ้นส่วนมือจับประตูของคุณเพื่อการตัดสินใจที่ชาญฉลาดยิ่งขึ้น

เข้าใจกายวิภาคที่สมบูรณ์ของ อะไหล่มือจับประตู — จากส่วนประกอบของด้ามจับและยกผ่านสปินเดิล ตัวสลัก แผ่นปิดหน้า แผ่นหยุด กระบอกสูบ และแชสซีภายใน — ช่วยให้เจ้าของบ้าน ผู้สร้าง และผู้ระบุมีความรู้ในการตัดสินใจซ่อมแซมที่แม่นยำ การซื้อชิ้นส่วนทดแทนที่แม่นยำ และตัวเลือกการติดตั้งที่มั่นใจ

ส่วนประกอบทุกชิ้นในชุดมือจับประตูมีฟังก์ชันเฉพาะ ขนาดที่ได้มาตรฐาน และคุณลักษณะด้านประสิทธิภาพที่กำหนดไว้ ป้ายหยุดงานจะกำหนดความปลอดภัยจากการถูกบังคับเข้า สลักเกลียวจะกำหนดความน่าเชื่อถือในการปิดประตู กระบอกสูบจะกำหนดความต้านทานต่อการหยิบและการเจาะ วัสดุและพื้นผิวของด้ามจับเป็นตัวกำหนดอายุการใช้งานและความสวยงาม การตัดสินใจเหล่านี้ไม่ควรทำแยกกัน แต่ละส่วนจะต้องจับคู่กับส่วนอื่นๆ และกับโครงสร้างประตูเพื่อให้ชุดประกอบทั้งหมดทำงานได้ตามที่ตั้งใจไว้

ไม่ว่าคุณจะเปลี่ยนสปินเดิลที่สึกหรอ อัปเกรดแผ่นตีเหล็กเกรดผู้สร้างให้เป็นรุ่นความปลอดภัย จัดหาโครงที่เข้ากันสำหรับโครงการทางสถาปัตยกรรม หรือเพียงวินิจฉัยว่าเหตุใดด้ามจับจึงหลวม ความรู้ด้านกายวิภาคศาสตร์ในคู่มือนี้จะเป็นรากฐานในการทำให้ถูกต้องในครั้งแรก
